简要描述:rexroth二位四通比例方向阀4wre型
带电气位置反馈,不带集成电子元件 (obe) 的直动式二位四通和三位四通比例方向阀4wre;组件系列 2x;zui大工作压力 315 bar;zui大流量 80 l/min。带电气位置反馈和外部电子元件的直动式比例方向阀;调整体积流量的方向和大小;通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作;用于底板安装:孔图按 iso 4401;弹簧定中的控制滑板。

  • 产品型号:
  • 厂商性质:经销商
  • 更新时间:2024-05-14
  • 访  问  量:663
详细介绍
品牌其他品牌

rexroth二位四通比例方向阀4wre型
带电气位置反馈,不带集成电子元件 (obe) 的直动式二位四通和三位四通比例方向阀4wre;组件系列 2x;zui大工作压力 315 bar;zui大流量 80 l/min。带电气位置反馈和外部电子元件的直动式比例方向阀;调整体积流量的方向和大小;通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作;用于底板安装:孔图按 iso 4401;弹簧定中的控制滑板。

rexroth二位四通比例方向阀4wre型产品说明

型号 4wre...-2x/...

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。

设置:

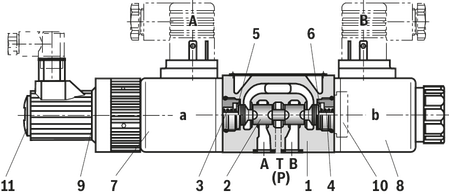

阀门的基本构成包括:

带连接面的壳体 (1)

带有压缩弹簧(3 和 4)与弹簧座(5 和 6)的控制阀芯 (2)

带对中螺纹的线圈(7 和 8)

位置传感器 (9)

功能:

线圈(7 和 8)断电后,位于弹簧座(5 和 6)之间的压缩弹簧(3 和 4)可将控制阀芯 (2) 置于中心位置

可通过控制比例电磁铁(例如,线圈“b”(8))直接操作控制阀芯 (2)

控制阀芯 (2) 与电气输入信号成比例地向左移动

通过具有渐进流量特性的节流横截面,

进行从 p 到 a 及从 b 到 t 的连接

关闭线圈 (8)

控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置

在断电状态下,线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“v”的控制阀芯时,此位置与液压中心位置不对应!电动阀控制环关闭时,控制阀芯将位于液压中心位置。



重要注意事项:

pg 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用,该操作会损坏阀门!

带两个阀芯位置的阀门:(型号 4wre…a...)

基本上,此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是,此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。

注意:

由于设计原理,阀内固有内部泄漏,泄漏量可能随着使用年限而增加。

注意:

不得让油箱管路排空运行。在相应的安装条件下,必须安装一个预载阀(预载压力约为 2 bar)。

类型代码

01

02

03

04

05



06



07

08



09

10

4

wre



2x

/

g24

k4

/



*



01

4 个主油口

4

02

带电气位置反馈的比例方向阀

wre

03

规格 6

6

规格 10

10

04

符号;有关可选用的型号,请参阅“符号/电路图”

e; e1-; v; v1-; w; w1-; ea; wa

额定流量 ng6

05

4 l/min

4

8 l/min

8

16 l/min

16

32 l/min

32

额定流量 ng10

05

25 l/min

25

50 l/min

50

75 l/min

75

06

组件系列 20 ... 29(20 ... 29:安装和连接尺寸不变)

2x

07

电源电压 24 v

g24

电气连接

08

连接器 din en 175301-803

k4

密封材料

09

nbr 密封件

m

fkm 密封件

v

10

明文给出更多详细信息

*



技术数据

一般信息

型号

4wre

规格

6

安装位置

 任意位置,为水平

周围温度范围

°c

-20 …  70

存储温度范围

°c

-20 …  80

尺寸

kg

2.2

mttfd 值符合 en iso 13849 1)

y

150
1)带控制阀芯型号 e、e1、ea、w、w1、wa;在纵向控制阀芯方向,有足够的正遮盖,无冲击/振动载荷;遵守与主加速方向相关的安装方向。



液压

规格

6

zui大工作压力



bar

315

zui大工作压力

接口 p

bar

315

接口 t

bar

210

anschluss a

bar

315

油口 b

bar

315

zui大流量



l/min

80

额定流量



l/min

4
8
16
32

液压油

  请参阅下表

液压油温度范围



°c

-20 …  80

°c

40 …  50

粘度范围



mm²/s

20 … 380

mm²/s

30 … 46

液压油的zui大允许污染度,符合 iso 4406 (c) 规定的清洁度等级 1)

 等级 20/18/15 符合 iso 4406 (c)

滞后



%

≤ 0.1

反向死区



%

≤ 0.05

响应灵敏度



%

≤ 0.05

更改下列项时的零位漂移

液压油温度

%/10 k

≤ 0.15

工作压力

%/100 bar

≤ 0.1
1)在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障,同时还可延长组件的使用寿命。



液压油

分类

合适的密封材料

标准

矿物油和相关碳氢化合物

hl、hlp

nbr/fkm

din 51524

耐火   - 含水

hfc (fuchs hydrotherm 46m, petrofer ultra safe 620)

nbr

iso 12922

有关液压油的重要信息:

有关使用其他液压油的更多信息和数据,请与我们联系。

可能有对阀技术数据的相关限制(温度、压力范围、使用寿命、维护时间间隔等)。

使用的过程和工作介质的闪点必须比zui大线圈表面温度高出 40 k。

耐火 - 含水:
每个控制边的zui大压差 175 bar
回油口处的压力预载大于压差的 20%,否则,气蚀增加
与使用矿物油 hl、hlp 的操作相比,使用寿命为 50% 至 100%



电气

规格

6

电压类型

 直流电压

zui大电流消耗

(放大器)

a

2

(放大器(脉冲电流))

a

3

电磁线圈电阻

20 °c 时的低温值

ω

2.65

zui大高温值

ω

4.05

启动时间



%

100

zui高线圈温度 1)



°c

150

防护等级符合 din en 60529

 ip65(如果使用的是适合且正确安装的连接插头。)

电源



v

24

电源电压范围



v

19,4 … 35
1)由于电磁线圈的表面温度,需要遵守欧洲标准 iso 13732-1 和 4413。
